Zdravím všechny Hi-Fi pozitivní.
Instalaci pomalu dokončuji, takže sem budu dávat nějaké fotky včetně popisu.
Původní instalace zde:
[ Link ] Zvukově to nebylo špatné, ale stále něco chybělo. Později se ukázalo, že to je středový reproduktor. Na to už tu přišlo více lidí, no mně to trochu trvalo.
Takže jsem si nejdříve ujasnil koncepci, tedy 4. pásmový aktiv a potom už jen dát dokupy komponenty a "naházet" je do auta.
Začal jsem novou baterií Exide 77Ah / 760A. Alternátor je 120A. Pokud nebude baterie stačit, půjde druhá malá do kufru, případně místo Exide Optima Yelow Top apod.

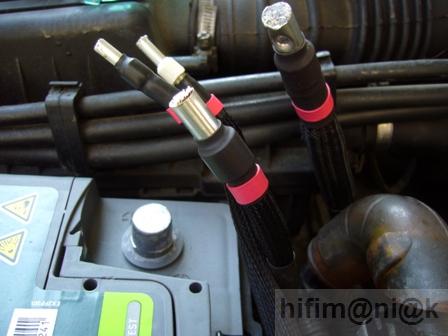

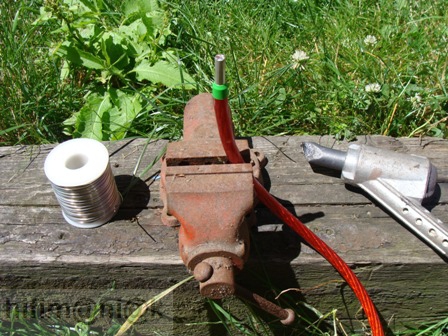

Napájecí kabely jsou 50qmm, Alfatec a Dragster ( 8m ). Natáhl jsem plus i minus od baterie. Alfatec je středně ohebný, Dragster je na tom o něco hůře. Sem tam byl trochu problém, proto bych příště volil Kicker. Kabely jsou chráněné Flexo opletem a ukončeny dutinkami.

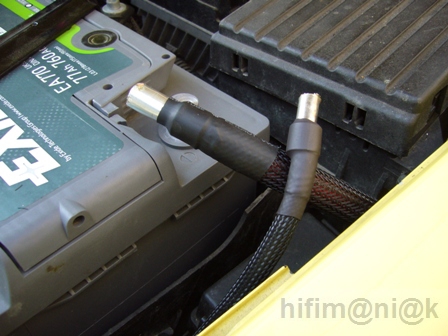

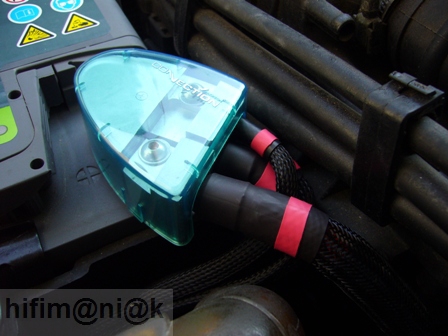

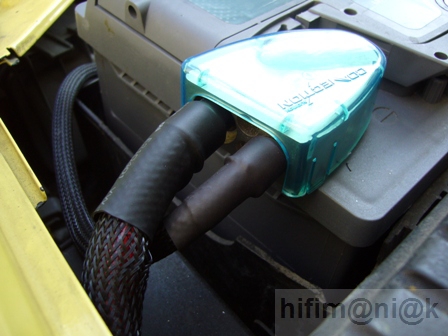

Bateriové terminály jsou Audison Connection. Velmi masivní a kvalitně zpracované. Plusový je vybaven mini ANL pojistkou, tím jsem ušetřil pojistkové pouzdro a koneckonců i přechodové odpory. V motoru je velmi málo místa, takže to byla jasná volba.

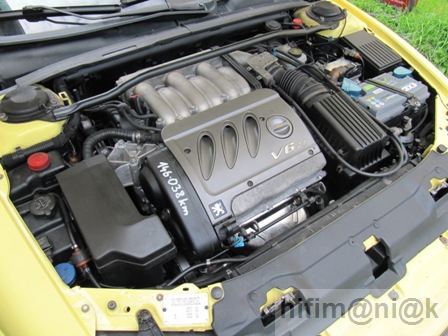

Celkový pohled na umytý ( spíše utopený ) motor :-)
10.08.2010, 16:10 |
hifim@ni@k | Upraveno: 2010-08-10 16:20:47

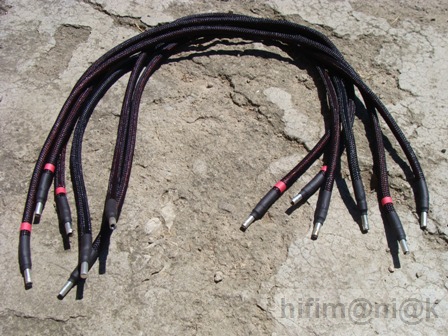

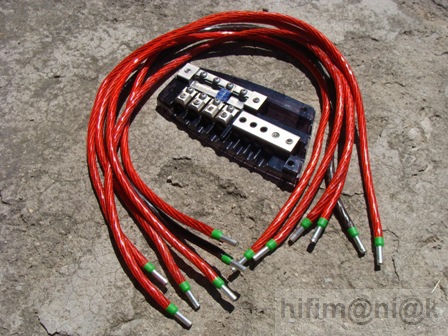

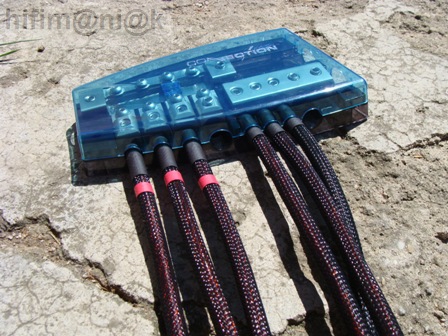

Vzadu v kufru bude distribuční a pojistkový blok, jak jinak než Audison Connection. Kabely z něj vyvedené jsou Kicker 10qmm ( 6m ) a budou napájet tři zesilovače a procesor. Na koncích opět dutinky a oblečené do Flexa.
10.08.2010, 16:11 |
hifim@ni@k | Upraveno: 2010-08-10 16:22:31
Na fotkách jsou ještě původní kabely Sinus Live. Místo nich jsem použil Kicker.
10.08.2010, 16:16 |
hifim@ni@k | Upraveno: 2010-08-10 16:33:42

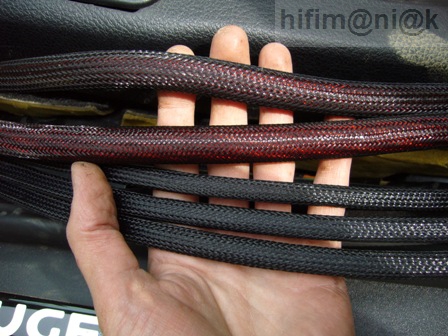

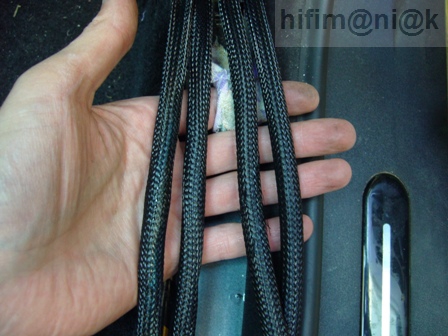

Reproduktorové kabely jsou Neotech Sound Stream ( 24m ). Pro výšky 2x2mm, pro středy a basáky 2x3mm. Pro subwoofer Twisted Alfatec 2x4mm ( 4m ). Opět ve flexu a opatřené dutinkami, vidličkami apod.
Samozřejmě včetně značení abych se v tom potom vyznal. Líbí se mi kvalitní provedení kabelu Neotech. Vzhledem k ceně je nadprůměrné. Pokud by byl někdy upgrade, tak bych volil nejspíše Kimber Cable 4PR.

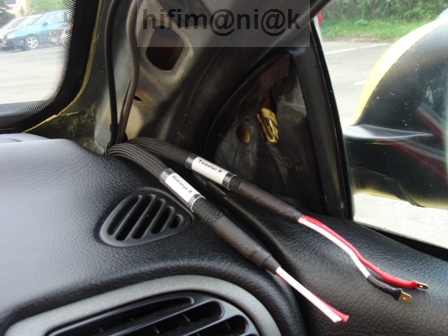

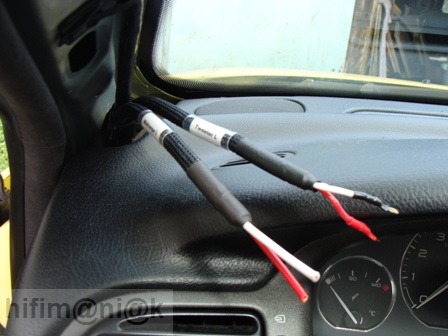

Ze dveří a sloupků do prahů.

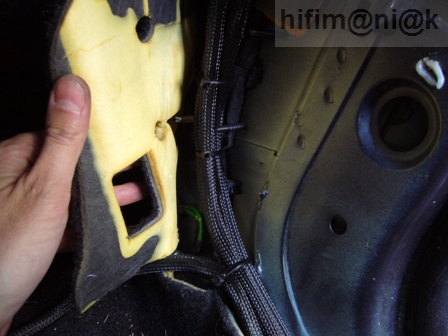

V levém prahu 50qmm a Neotech.
V pravém prahu Neotech a Alfatec.

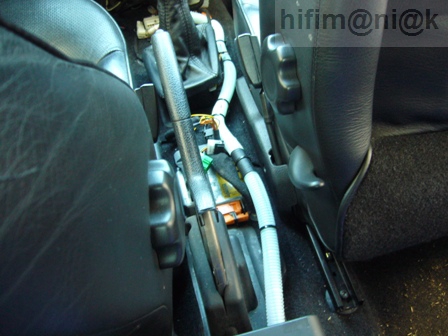

Tunelem vede kabel Alpine Ai-Net, optický kabel Eagle Cable a kabel propojující procesor a jeho ovládací panel. Chráněný jsou husím krkem.

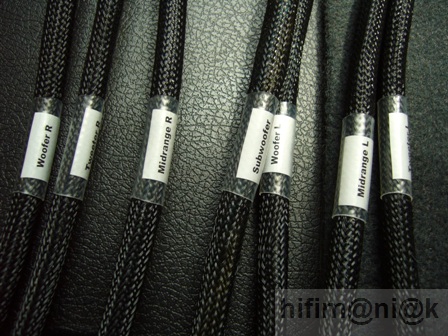

Značení kabelů vzadu v zástavbě.

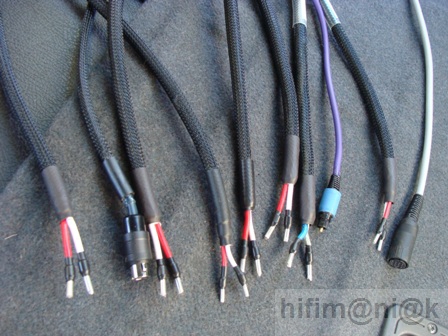

Ukončení kabelů.

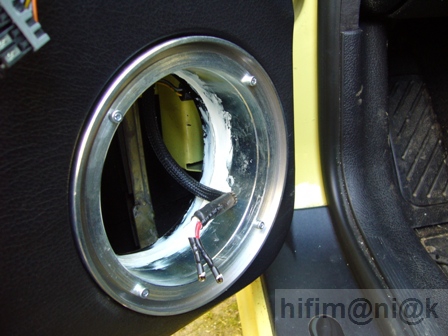

Neotech 2x3mm pro basák.
10.08.2010, 16:33 |
hifim@ni@k | Upraveno: 2010-08-10 16:48:56

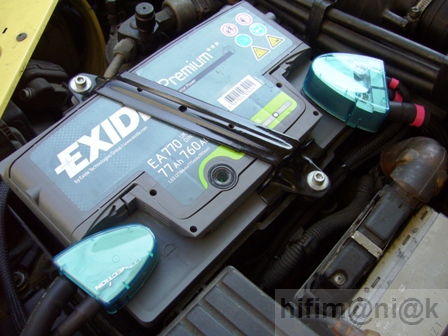

Ještě celkový pohled na baterii. Konec mám trochu přeházený, ale co už.
10.08.2010, 16:37 |
hifim@ni@k | Upraveno: 2010-08-10 16:49:45
Celkově jsem do auta natahal cca. 60m kabelů a použil 42m Flexa.

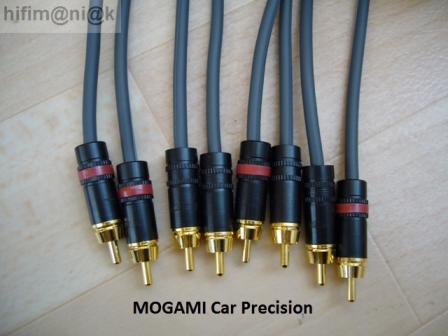

Signálové kabely jsou Mogami Car Precision. 4 páry o délce 50cm. Konektory jsou Neutrik.
To je prozatím vše, pokračování příště.
Kvalitně provedená instalace, za mě palec nahoru...
Tak za tu kabeláž máš u mě 10 z 10ti. Paráda!
super! takhle má vypadat kvalitně provedená instalace kabeláže, už se těším na pokračování ;-)
10.08.2010, 20:12 |
ivls moc pekna prace - velka pochvala
ty popisky - to je pruhledna smrstovacka, nebo, jak si to delal?
to pouzdro u baterky s mini ANL pojistkou jisti vsechny kabely, nebo, jak to je?
Na takových fotkách jde vidět kdo chce jen ,,poslouchat" a koho to prostě baví
11.08.2010, 00:16 |
noclue | Upraveno: 2010-08-11 00:28:26
velmi pekne,
ale urcite by som daval "definitivne" kable,
4PR je dobra volba, staci aj na stredobasy.
v Mondeu som kable prerabal 4x
neotech soundstream 3P semi-aktivne, potom 3P,
kimber 4TC+8TC, potom prirobeny frontsub.
nakoniec XLO HTS 14. Kazdy krat som nadaval ako pes...
zosiky a repraky sa menia lahsie ;-)
urcite by som dozadu dal malu pridavnu baterku ala Genesis EP16 al. Oddesey 680
Parada ale cekam porad na ten kufr???Mas uz ty sloupky potahnute kuzi?Po pripade foto prosim.
Tohle se mi opravdu líbí!
Děkuji za kladné ohlasy i připomínky.
Ivane je to průhledná smršťovačka a popisky natištěné normálně na papíře.
Pojistka jistí pouze jeden kabel.
Martine ty kabely bych měnil spíše pro dobrý pocit, až by se mi chtělo. Případně při výměně komponentů za lepší, ale s tím moc nepočítám. Budu se držet raději při zemi.
Kufr, sloupky vše postupně bude. Bylo by toho najednou moc a nepřehledné.
super práce, já dělal něco podobnýho před měsícem, ale bohužel jsem nepořídil dokumentaci, btw dával jsem Hollywood PRO SX12 a SX14 (4mm a 2,5mm), pružnost velice dobrá, ale Kicker je ještě o něco pružnější.. a flexa u mě padlo přes 40m a to mám nataženo jen 2way :D
Hezké pane, je vidět, že tě to fakt bere... :-)
12.08.2010, 15:31 |
hifim@ni@k | Upraveno: 2010-08-12 15:44:24
Díky. No, někdy možná až moc :-)

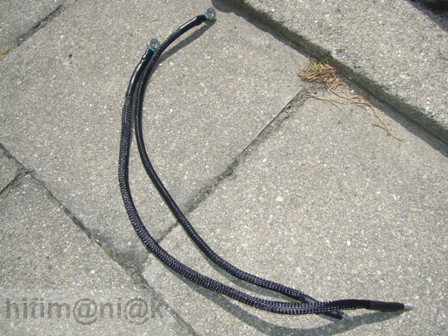

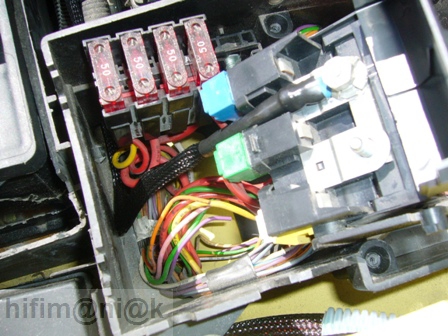

Ve Flexu je i kabel od altíku a nově udělané kabely do pojistkovnice.

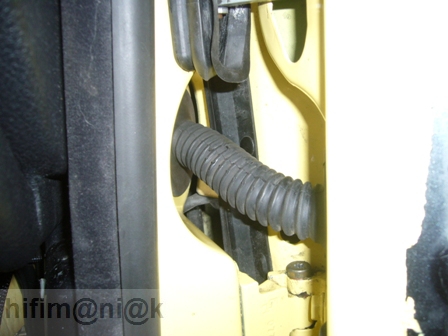

Ještě dveřní průchodka.
Tak takle to dle mě ma vypadat. Super práce. Jinak pokud by seš do toho ještě někdy pouštěl mám dvě barvy flexa,pekne se to pak dělí podle pólu nebo kanálu barvou flexa:-)
Díky. Líbí se mi barevné Flexo, které používal tuším Noclue. Ale tady asi není dostupné. Bylo vzorované.
Mě se líbí barevný flexo jenom na + napájení, jinak e-e... :)
Sakra, když už to vypadá tak hezky, tak lze možná uvažovat i o tom si koupit průhledný domky na repráky, aby to zakončení šlo vidět... :) A nebo rovnou průhledný prahy... :D
hifi:
mal so toto:
[ Link ] ale uz som ho vyhadzal ked som daval reprokable XLO a nove napajanie HU... teraz mam klasicke cierne, je pevnejsie.
To je ono. Vzhledově moc pěkné dizajny. Proč XLO ? Zdá se ti lepší než třeba Kimber 4PR ?
vymenil som Kimber 8TC za XLO, lebo som potreboval dlhsie kable. A kupovat znova 31metrov z TC serie sa mi nechcelo...
Buduci rok zacnem dalsi projekt, tam pojde tiez XLO...
Díky. Konečně se mi podařilo vyrobit kabel mezi procesor a RUX, takže jsem se posunul o kus dál. Hodím potom opět fotky.
24.08.2010, 12:49 |
Leke Super!
Gratuluju k velmi vydarene praci! Jsi borec :)
Takto by mely vypadat vsechny instalace.
Proste ukazkovaaa...:D
Hodně moc pěkná instalace. Líbí se mě jak dveře tak i kabeláž s kufrem
